滚筒、滚筒输送机

R-TC700,/900/1200/1600

R-TC700,/900/1200/1600

产品型号: R-TC700/900/1200/1600

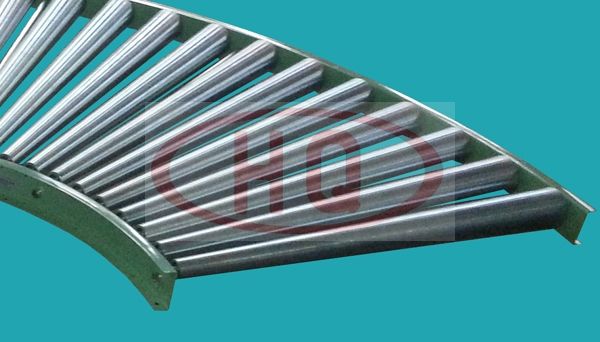

产品名称:90度转弯型自由输送机

该4种类型输送机为90度弧形转弯输送机,使用锥型滚筒,转弯半径较大,适用于输送机的转弯连接。

>>说明

1.转弯角度:90度

2.转弯半径:700、900、1200、1600mm

3.支架:   90mm槽钢

4.幅宽:    200mm~800mm

5.滚筒承重量:max约200kg

>>仕様表

(単位 mm)


型   式滚 筒 幅 宽 W  (mm)200300400500600
R-TC700小径     A
    (mm)
  滚 筒 外 径41.341.341.341.341.3
            3.33.33.33.33.3
大径     B
    (mm)
  滚 筒 外 径52.257.663.168.674.0
            2.52.42.42.32.3
R-TC900小径      A
    (mm)
  滚 筒 外 径45.045.045.045.045.0
            3.23.23.23.23.2
大径      B
    (mm)
  滚 筒 外 径54.959.964.969.874.8
            2.22.22.12.1 2. 0
R-TC1,200小径    A
  (mm)
  滚 筒 外 径48.048.048.048.048.0
            3.13.13.13.13.1
大径    B

(mm)
  滚 筒 外 径56.861.265.770.174.5
            2.32.32.22.22.1
R-TC1,600小径    A
  (mm)
  滚 筒 外 径50.050.050.050.050.0
            3.03.03.03.03.0
大径    B

(mm)
  滚 筒 外 径63.066.369.572.876.0
            2.32.22.22.12.0



型    号转弯半径
R
轴外径(φ)×壁厚(t)
加工
支架形状I×K×t
输送机高(H)
滚 筒 幅 宽
W
滚筒间距 P
(滚筒数)
滚筒
角度
θ
滚筒強度
(kg)
输送机重量
(kg)
R-TC70070012×1.0
半圆
[ 90×30×3.2
100
200600
任意尺寸
75(20)100(15)
150(10)
90°200
400W
48.2
400W75P
R-TC90090012×1.0
半圆
[ 90×30×3.2
100
200600
任意尺寸
75(23)100(18)
150(12)
90°200
400W
55.9
400W75P
R-TC12001,20012×1.0
半圆
[ 90×30×3.2
100
200600
任意尺寸
75(31)100(23)
150(15)
90°200
400W
73.7
400W 75P
R-TC16001,60012×1.0
半圆
[ 90×30×3.2
100
400800
任意尺寸
75(41)100(31)
150(21)200(15)
90°200
400W
96.4
400W75P


>>示意图

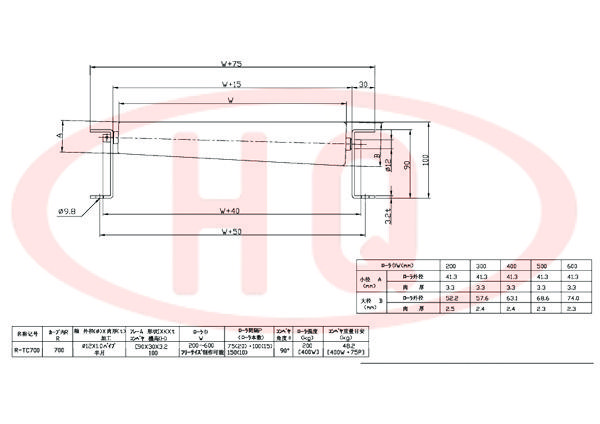

R-TC700

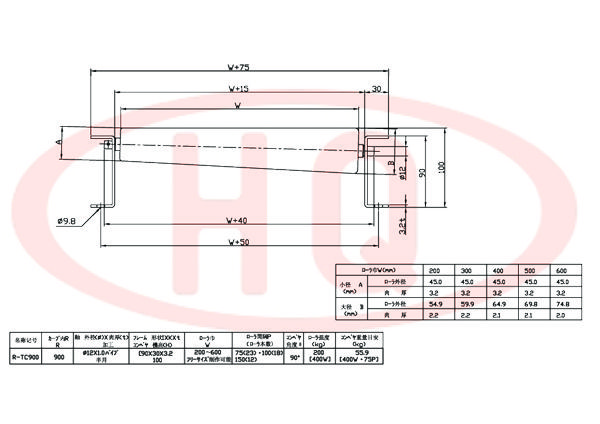

R-TC900

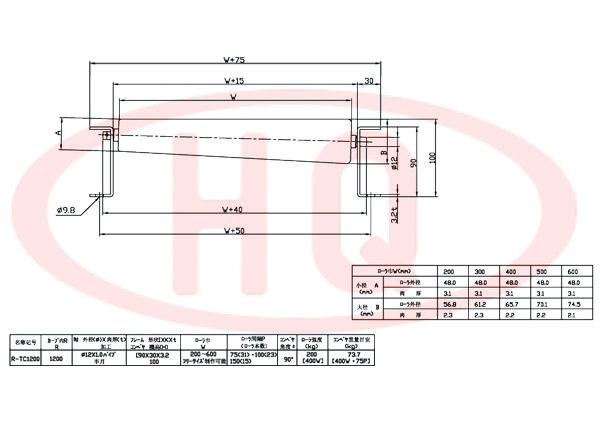

R-TC1200

R-TC1600
