滚筒、滚筒输送机

JR-5028



产品型号: JR-5028

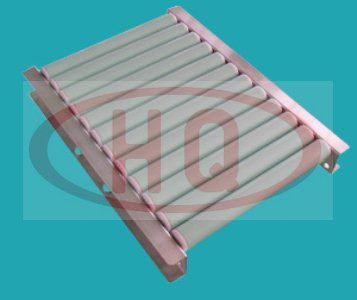

产品名称:Ø50树脂制自由输送机

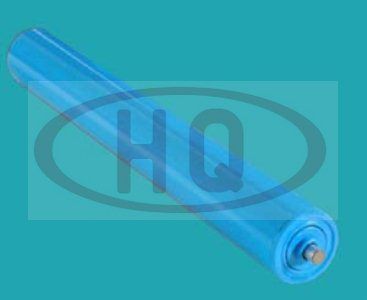

滚筒和轴承均使用树脂成形材料,自重轻,防锈性能好,转动平稳。适用于有特殊要求的场合。

>>说明

1.滚筒直径:Ø50mm(壁厚2.8mm)

2.支架:   90mm槽型铝材

3.幅宽:    100mm~1000mm

4.滚筒承重量:  max约32kg

5.弹簧轴: ø10mm

>>仕様表

(単位 mm)


    W  (mm)100200300400500600
滚筒承重强度  (kg)32313029.528.527.7
送机重量
3,000L (kg)
75P13.417.621.926.130.434.0
100P11.915.218.521.825.127.7
筒(含)重量 (g)147242338434529625



型    号筒外径(φ)×壁厚(t)
外径(φ)×壁厚(t)
加工
支架形状I×K×t机
L
滚筒幅宽
W
滚筒间距
P

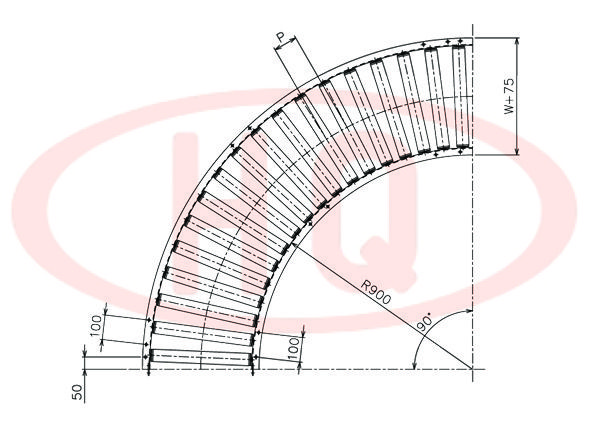

转弯半径
R
JR-502850×2.8  硬质氯
脂成形
(8,10)12×1.0管
SUS 半
[  90×30×3
氧化铝  96.5
1000・1,500
2,000・3,000
100~600
任意尺寸
75・100
150・200
900

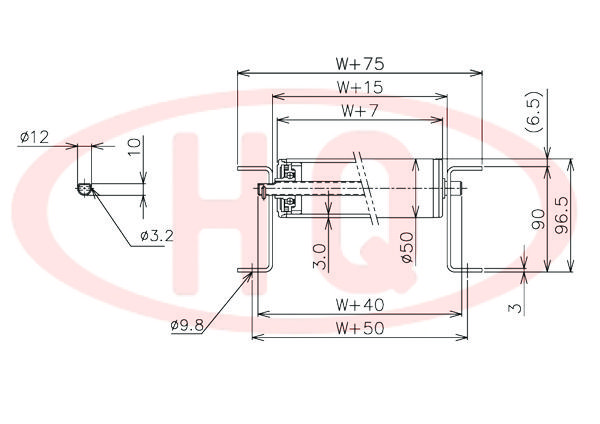

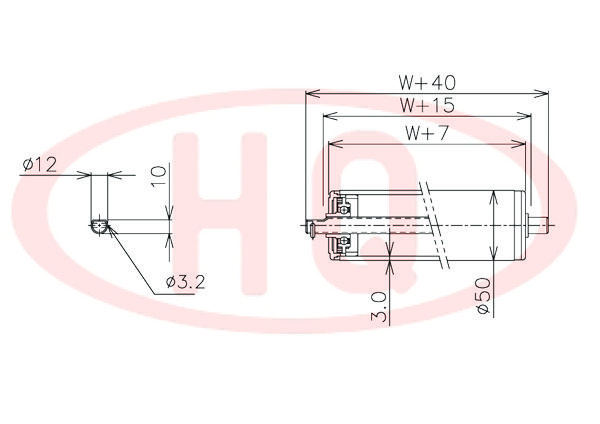

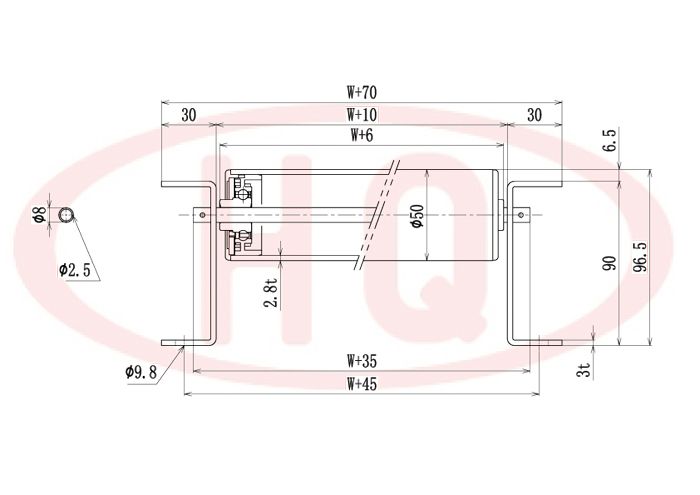

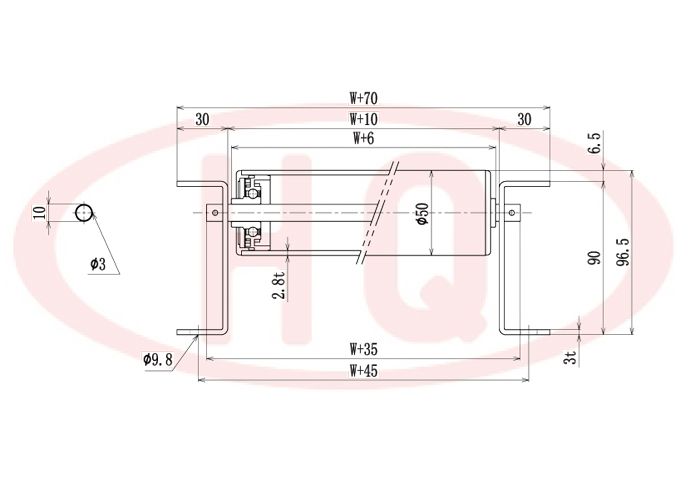

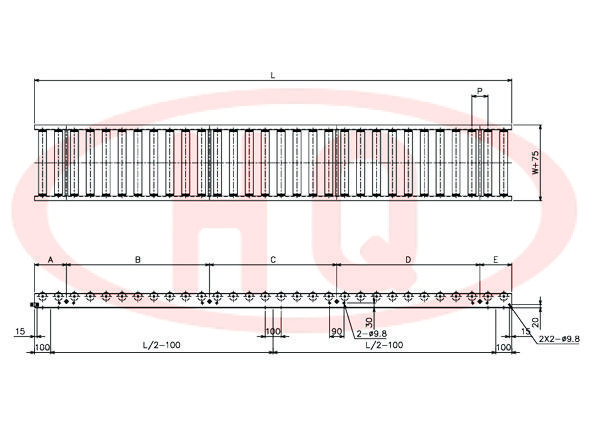

>>示意图
