搁板式货架

搁板式货架

特点

采用辊压成型的立柱,配合横/斜撑连接而成的立柱片,挂接多种搁板,货架稳定性高,承载力较强,安装拆卸方便,层间距可调,每层层板均布载荷范围在100-600Kg之间,主要用于小件物品的储存,可配合零件盒、周转箱使用。货架可以单排或背靠背排放,货架通道约900-1100mm,采用人工拣选储存。广泛应用于仓库、物流配送中心、备件库、车间暂存区等场所。

搁板式货架通常均为人工存取货方式,组装式结构,层间距为50mm均匀可调,货物也常为散件或不是很重的已包装物品(便于人工存取),货架高度通常在2.5m以下,否则人工难以触及(如辅以登高车则可设置在3m左右)。单元货架跨度(即长度)不宜过长,单元货架深度(即宽度)不宜过深,按其单元货架每层的载重量可分为轻、中、重型搁板式货架,层板主要为钢层板、木层板两种。搁板式货架适合存放零散、轻便的货物,可以改装成阁楼式货架。为了满足物品更多的存放需求,搁板式货架还可以配置重梁的支撑(柱),可设计成多层楼层(通常2-3层),配有楼梯、扶手和货物提升电梯等,这就演变成了阁楼式货架,特别适用于汽配、电子器件的等企业系列产品的分类保存,承载不大于500kg/㎡。

搁板式货架类型

轻型搁板式货架

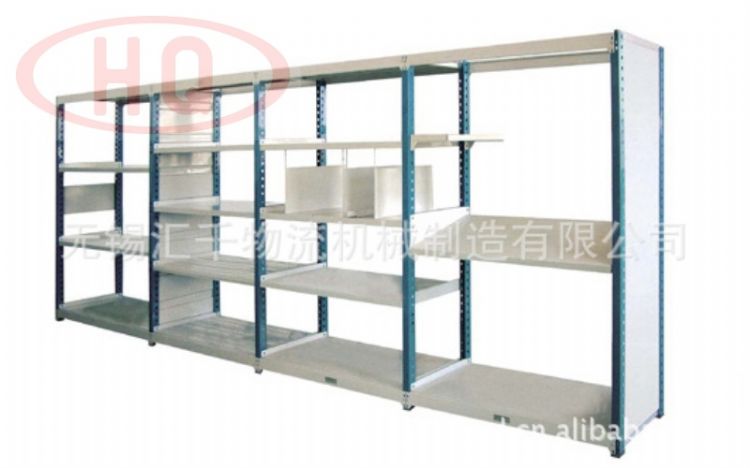

1、铆钉搁板式货架:立柱采用角钢材料,属于全铆钉式扣接结构,无螺栓连接,属于组合式货架。层板与层板之间的间隔高度可任意调节,层板可配置钢板或者木板,安装拆卸方便,单元货架每层载重不大于150kg,适用于量小、种类多的商品,是汽车、电子行业比较普遍使用的存储方式。铆钉搁板式货架的规格如下:


常规长度
1000
1200
1500
1800
2000
2000
常规宽度
450
500
550
600
600
600
常规高度
1200
1500
1800
2000
2000
2000
层载重
<150kg/level
备注
Contact us for your special size



2、角钢搁板式货架:立柱与横梁全部采用万能角钢,采用螺栓连接结构,层板一般为木层板,立柱上的孔距为50mm,可供层板进行调节,安装拆卸方便,外形轻巧美观,单元货架每层载重量不大于150kg,主要用于存放轻小物品。角钢搁板式货架规格如下图:


常规长度
1000
1200
1500
1800
2000
2000
常规宽度
450
500
550
600
600
600
常规高度
1200
1500
1800
2000
2200
2200
层载重
<150kg/level
备注
Contact us for your special size


中型搁板式货架

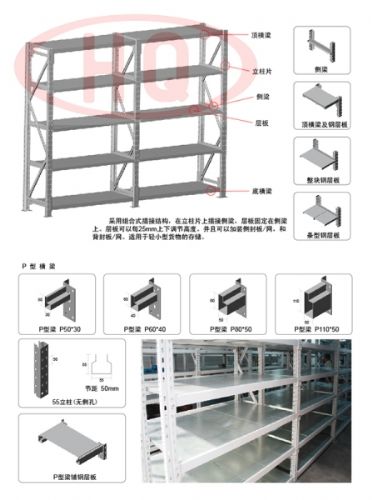

1、中A型货架:主要由立柱、托板和层板组成,没有横梁,属于扣接组合式结构,层板为下方焊有加强筋的钢层板,外形美观,不用任何螺栓进行连接,安装拆卸方便,立柱上的孔距以50mm为节距可进行调节层板高度。中A型搁板式货架的规格明细如下表:


长*宽(length*width)
1500*500
1500*600
1500*800
1800*500
1800*600
1800*800
2000*500
2000*600
2000*800
每层最大载重maximum loading(kg)
250
300
350
200
250
300
200
200
250
立柱规格upright size
55*55*1.5(节距pith=50)
表面处理surface treatment
喷塑(roast paint)
备注remarks
特殊尺寸能够进行定制we can design and make the product according to different size.

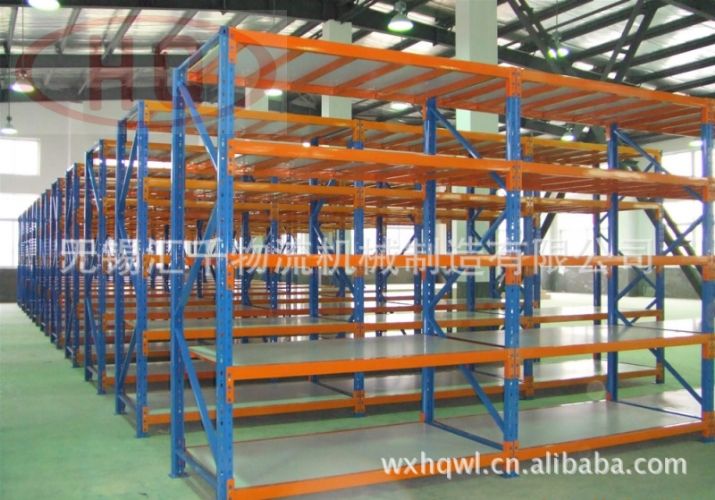

2、中型搁板式货架:货架采用扣接式结构,拆装方便,层间距可依据货物高度以每50mm为单位上下调节,其承载范围可达200-800kg/层。层板可以选用钢板、木板、中密板等材料。此种货架高度适宜,方便人工存取货物,是中小型仓库的理想仓储产品。中型搁板式货架的规格如下表:


长度 length
1500
1800
2000
2200
2400
宽度 width
500
600
800
1000 (三立柱)
1200 (三立柱)
高度 Height
1800
2000
2200
2500
3000
立柱规格 Upright section size
50*45 或 60*55
注:以上长、宽、高尺寸可任意组合,也可依据要求尺寸提供非标订做。(we can meet your different size.)
