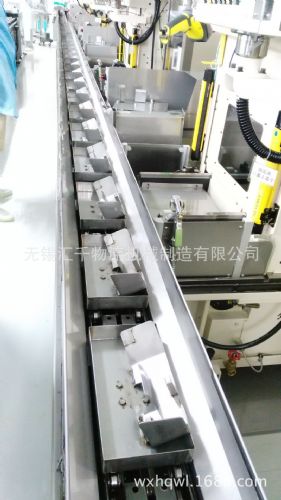

阀板总成链条输送线

阀板总成链条输送线

链式输送机是用绕过若干链轮的连续运动的无端链条输送货物的机械。链式输送机的种类很多,物流系统常用的有链板输送机、埋刮板输送机等。其结构原理与带式输送机很相似。它们的区别主要在于带式输送机用输送带牵引和承载货物,靠摩擦来驱动和传递牵引力;而链板输送机则用链条牵引,用固定在链条上的板片来承载货物,靠耦合驱动来传递牵引力

      链式输送机的主要功能元件是输送链,输送链既有传递动力的功能,又有承载能力。由于输送链链条的结构可以千变万化,所以链式输送机能适用于众多的工作环境和众多的使用要求。具体可以归纳为下列诸点。

1.输送物品的多样性

  链式输送机几乎可以输送所有类型的物品。散料,如面粉、水泥、灰粉、煤炭和矿石等;小件物品,如电子元器件、机械零件、罐装和瓶装物品等;大件货物,如整件家电、各种整机(像自行车、摩托车、汽车等)、各种箱装件货等。拿物品重量来说,小到几克的电子元器件,大到lOt以上的件货均可用链条来输送。

2.苛刻输送环境的适应性

  链式输送机几乎可在各种苛刻环境下正常工作,低温、高温、多粉尘、有毒介质、有腐蚀介质以及粗暴装载等各种工况都可适应。所以在低温的冷库、高温的烘干线、粗暴装载的林场、多粉尘的水泥厂以及设备涂装线均乐意使用链式输送机。

3.输送物品流向的任意性

  链式输送机不仅可以实现水平、垂直和倾斜输送,还可以根据工场环境条件,不需多机组合,即可进行起伏迂回的输送;不仅可以实现直线输送,还可以进行环形输送,使输送物品的流向有最大的任意性。

4.工作时具有运载准确和稳定性

  链式输送机是通过驱动链轮与链条相啮合使链条实现运行的,所以,不像带传动那样会存在弹性滑动,能保证链式输送机输送速度的正确和稳定和精确的同步输送。因此,在自动化生产过程中常利用这一特点来控制生产流水线的节拍。

5.寿命长、效率高

  输送机的寿命与效率取决于输送元件。链式输送机的输送元件是输送链条,输送链条的组成元件虽然也会采用各种不同性能的材料来制造,但主要还是采用金属材料。即使是采用多种材料制成的链条,链条在设计与制造时也要求达到整体与部件性能的和谐和合理,因此与其他输送元件相比,输送链均具有强度高、寿命长的特点。再加上链条与链轮是啮合传动,链条铰链内部的摩擦阻力较小,所以链式输送机具有寿命长、效率高的特点。

链式输送机类型很多,表并没有列全链式输送机的全部类型。其中如悬挂输送机、平顶输送机等提供的只是大的分类,尽管如此从中仍可了解链式输送机的品种和类型等。

四类主要的输送机是:

1.悬挂链式输送机

  整个机组是架设在空中的,输送的物品借吊具与滑架在空间立体范围内运行。

2.承托链式输送机

  整个机组架设在地面上,输送物品放置在输送链条上(大都提高附件链节与工装板),以操作者适应的高度运行,可以沿线体作多工位操作。

3.刮板链式输送机

  被输送的块状、粒状或粉末状物料放置在料槽内,通过输送链条刮送,有较高的自动化程度。

4.链式提升机

  在输送链条上配置众多的料斗、托盘或托架,主要用来在垂直方向提升物料

尽管链式输送机的品种繁多,有些结构还比较复杂,但作为组成输送机的功能部件,基本上由下述几类组成。

1.原动机

  原动机是输送机的动力来源,一般都采用交流电动机。视需要可以采用普通的交流异步电动机,或采用交流调速电动机。可调速的电动机有变极式的小范围内有级调速的电动机,也有能无级调速的变频、滑差交流电动机。采用可调速电机,电动机本身成本较高,但驱动装置的结构却比较简单。

2.驱动装置

  驱动装置,又称为驱动站。通过驱动装置将电动机与输送机头轴连接起来,驱动装置的组成取决于其要实现的功能,通常驱动装置要实现的功能如下。

(1)降低速度

  由于驱动电机的转速相对于输送链条运行速度的要求高得多,所以链式输送机必须有减速机构。减速机构通常有带传动、链传动、齿轮传动、蜗杆传动和履带驱动机构等。

(2)机械调速

  输送链条的运行速度如需在一定范围内变动,虽然可通过电动机调速来实现,由于单纯用电动机调速会有电机转速低输出转矩小的弊病,所以在驱动装置中设置机械调速装置,如机械无级变速机与变速箱等。

(3)安全保护

  链式输送机工作过程中要求有安全保护与紧急制动的功能,安全保护设备与制动设备大都设置在驱动站的高速运行部分。

3.线体

  链式输送机的线体是直接实现输送功能的关键部件。它主要由输送链条、附件、链轮、头轴、尾轴、轨道、支架等部分组成。

  正确设计线体一定要注意输送链条与传动链条的区别,尽管两者在结构上有时可能很相似,甚至完全一样(例如短节距精密滚子链既可作传动用又可作输送用),但在功能上仍然是有区分的。输送链需要具备承载物品以及在轨道上运行的功能,所以,正确分析输送链的受力情况及其力流(即物料重力传送到输送的支承轨道上所流经的路程)分布是很重要的,设计线体时应遵循力流路线最短与力流路线所经过的各零件尽可能等强度的原则。

4.张紧装置

  张紧装置用来拉紧尾轴,其作用在于:

  ①保持输送链条在一定的张紧状态下运行,消除因链条松弛使链式输送机运行时出现跳动、振动和异常噪声等现象。

  ②当输送链条因磨损而伸长时,通过张紧装置补偿,保持链条的预紧度。张紧装置有重锤张紧与弹簧张紧两种方法,张紧装置应安装于链式输送机线路中张力最小的部位。

5.电控装置

  电控装置对单台链式输送机来说,其主要功能是控制驱动装置,使链条按要求的规律运行。但对由输送机组成的生产自动线,如积放式悬挂输送线、带移行器等转向装置的承托式链条输送线设备,它的功能就要广泛得多。除了一般的控制输送机速度外,还需完成双(多)机驱动的同步、信号采集、信号传递、故障诊断等使链条自动生产线满足生产工艺要求的各种功能。
