产品型号: Type60-RI
产品名称:60型滚筒端皮带输送机
使用强度更高的60mm铝合金型材支架，皮带传送、驱动。输送机两端使用R11.5的滚筒，方便与其他输送机对接,使物品输送比较顺畅。驱动部为铸铝一体成型，主动轮和从动轮为铝同步轮，皮带为树脂同步带，具有精度高、静音性及耐久性，无油脂污染。标准式样一端为滚筒端。
>>说明
1.定速：2.0～29m/min
2.变速：0.14～32m/min
3.幅宽: 100mm～600mm
4.搬送能力: max约15kg（水平分散荷重时）
>>仕様

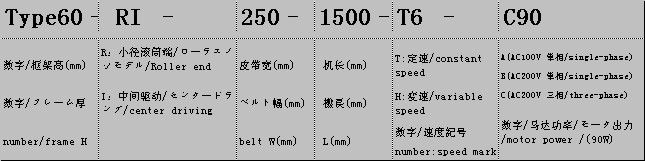

选型标记方法
标准式样(单位：mm)
| 皮带幅宽 | 200 | 250 | 300 | 400 | 500 | 600 |
| 机宽 | 280 | 330 | 380 | 480 | 580 | 680 |
| 机长 | 1000 | 1500 | 2000 | 2500 | 3000 |
| 机高 | 169 | 电源 | AC100V(单相），AC200V（单相），AC200V（三相） | |||||||
| 皮带速度 | 定速，变速 | 皮带材质 | PVC皮带（标准），PU带 | |||||||
| 电机功率 | 60W/90W | 附属件 | 脚，护栏，其它… | |||||||
搬送能力：15kg/台
皮带速度表
| 減 速 比 | 速度記号 | 定速(m/min) 50/60Hz | 速度記号 | 変速(m/min) 50・60Hz | |||||
| 1/180 | T1 | 2.0/2.5 | H1 | 0.14～2.7 | |||||
| 1/150 | T2 | 2.5/2.9 | H2 | 0.16～3.3 | |||||
| 1/120 | T3 | 3.1/3.7 | H3 | 0.20～4.1 | |||||
| 1/100 | T4 | 3.7/4.4 | H4 | 0.25～4.9 | |||||
| 1/90 | T5 | 4.1/4.9 | H5 | 0.27～5.5 | |||||
| 1/75 | T6 | 4.9/5.9 | H6 | 0.33～6.5 | |||||
| 1/60 | T7 | 6.1/7.4 | H7 | 0.41～8.6 | |||||
| 1/50 | T8 | 7.4/8.8 | H8 | 0.49～9.8 | |||||
| 1/36 | T9 | 10.2/12.3 | H9 | 0.68～13.6 | |||||
| 1/30 | T10 | 12.3/14.7 | H10 | 0.82～16.4 | |||||
| 1/25 | T11 | 14.7/17.7 | H11 | 0.98～19.6 | |||||
| 1/18 | T12 | 20.5/24.6 | H12 | 1.36～27.3 | |||||
| 1/15 | T13 | 24.6/29.5 | H13 | 1.64～32.7 | |||||
>>示意图
