产品型号: Type60-GⅡ 头部（或上部）驱动纠偏型皮带输送机
产品名称:60型纠偏皮带、头部（或上部）驱动皮带输送机
使用强度更高的60mm铝合金型材支架，皮带传送、头部（或上部）驱动，直线输送。
使用纠偏皮带（皮带底面带导条），防止皮带运行时出现蛇行或跑偏，能保证输送稳定。特别适合横向移栽的场所。驱动部为铸铝一体成型，主动轮和从动轮为铝同步轮，皮带为树脂同步带，具有精度高、静音性及耐久性，无油脂污染。
>>说明
1.定速：1.6～38m/min
2.变速：0.11～43m/min
3.幅宽: 100mm～600mm
4.搬送能力: max约60kg(水平分散荷重时)
>>仕様
选型标记方法
（单位：mm）
| 皮带幅宽 | 200 | 250 | 300 | 400 | 500 | 600 |
| 机宽 | 280 | 330 | 380 | 480 | 580 | 680 |
| 机长 | 4000 | 5000 | 6000 | 7000 | 8000 |
| 机高 | 300 | 电源 | AC100V(单相），AC200V（单相），AC200V（三相） | |||||||
| 皮带速度 | 定速，变速 | 皮带材质 | PVC皮带（标准），PU带 | |||||||
| 电机功率 | 90W | 附属件 | 脚，护栏，其它… | |||||||

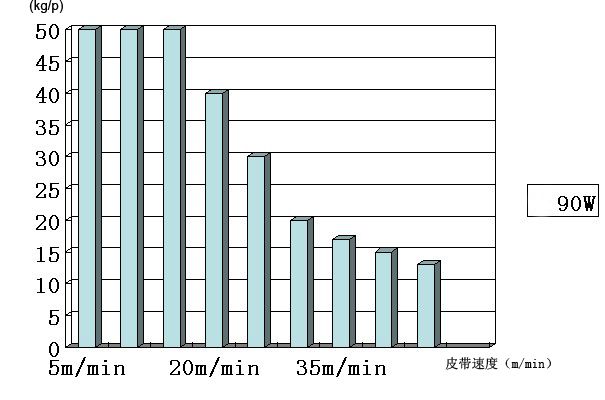

搬送能力（定速）
皮带速度表
| 減 速 比 | 速度記号 | 定速(m/min) 50/60Hz | 速度記号 | 変速(m/min) 50・60Hz | |||||
| 1/180 | T1 | 1.9/2.3 | H1 | 0.13～2.5 | |||||
| 1/150 | T2 | 2.3/2.7 | H2 | 0.15～3.0 | |||||
| 1/120 | T3 | 2.8/3.4 | H3 | 0.19～3.8 | |||||
| 1/100 | T4 | 3.4/4.1 | H4 | 0.23～4.5 | |||||
| 1/90 | T5 | 3.8/4.5 | H5 | 0.26～5.1 | |||||
| 1/75 | T6 | 4.6/5.5 | H6 | 0.31～6.1 | |||||
| 1/60 | T7 | 5.7/6.8 | H7 | 0.38～7.6 | |||||
| 1/50 | T8 | 6.8/8.2 | H8 | 0.46～9.1 | |||||
| 1/36 | T9 | 9.5/11.4 | H9 | 0.63～12.6 | |||||
| 1/30 | T10 | 11.4/13.7 | H10 | 0.76～15.2 | |||||
| 1/25 | T11 | 13.7/16.4 | H11 | 0.91～18.2 | |||||
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27～25.3 | |||||
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52～30.4 | |||||
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1.82～36.4 | |||||
| 1/9 | T15 | 37.9/45.5 | H15 | 2.53～50.6 | |||||
>>示意图
