Type34-GI 纠偏皮带输送机

产品型号: Type34-GI

产品名称:34型纠偏皮带输送机

使用34mm铝合金型材支架,皮带传送、驱动。使用纠偏皮带(皮带底面带导条),防止皮带运行时出现蛇行或跑偏,能保证输送稳定。特别适合横向移栽的场所。驱动部为铸铝一体成型,主动轮和从动轮为铝同步轮,皮带为树脂同步带,具有精度高、静音性及耐久性,无油脂污染。

>>说明

1.定速:1.9~45m/min

2.变速:0.13~50m/min

3.幅宽: 100mm~600mm

4.搬送能力: max约30kg

>>仕様

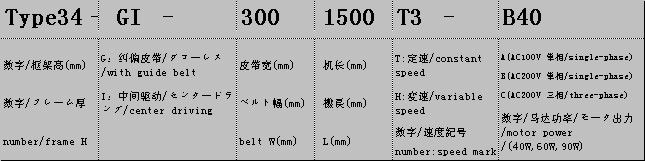

型号标记方法

标准式样(単位 mm)


机高169电源AC100V(单相),AC200V(单相),AC200V(三相)
皮带速度定速,变速皮带材质PVC皮带(标准),PU带
电机功率40W/60W/90W附属件脚,护栏,其它…

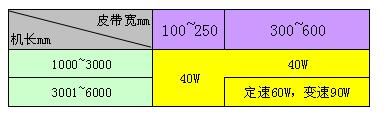

标准设定电机功率表

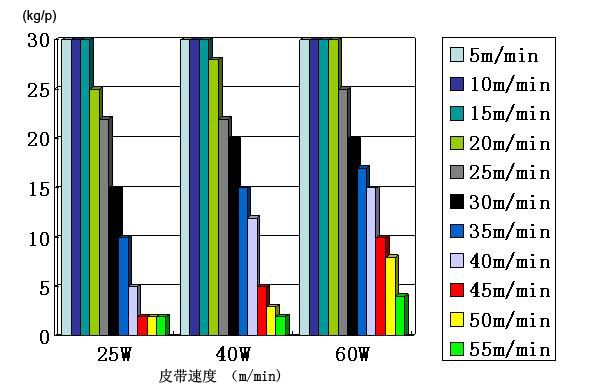

搬送能力表(定速)

皮带速度表


減 速 比速度記号定速(m/min)  50/60Hz速度記号変速(m/min)       5060Hz
1/180T11.9/2.3H10.13~2.5
1/150T22.3/2.7H20.15~3.0
1/120T32.8/3.4H30.19~3.8
1/100T43.4/4.1H40.23~4.5
1/90T53.8/4.5H50.26~5.1
1/75T64.6/5.5H60.31~6.1
1/60T75.7/6.8H70.38~7.6
1/50T86.8/8.2H80.46~9.1
1/36T99.5/11.4H90.63~12.6
1/30T1011.4/13.7H100.76~15.2
1/25T1113.7/16.4H110.91~18.2
1/18T1219.0/22.8H121.27~25.3
1/15T1322.8/27.3H131.52~30.4
1/12.5T1427.3/32.8H141.82~36.4
1/9T1537.9/45.5H152.53~50.6


 >>示意图
