产品型号: Type34-HI
产品名称:34型高速皮带输送机
使用34mm铝合金型材支架，皮带传送、驱动。适用于高速搬送场合，噪音小。驱动部为铸铝一体成型，主动轮和从动轮为铝同步轮，皮带为树脂同步带，具有精度高、静音性及耐久性，无油脂污染。
>>说明
1.定速：45.5～113m/min
2.变速：3.0～126m/min
3.幅宽: 100mm～500mm
4.搬送能力: max约10kg
>>仕様

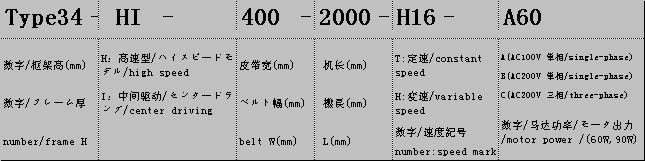

型号标记方法
标准式样(单位：mm)
| 机高 | 169 | 电源 | AC100V(单相），AC200V（单相），AC200V（三相） | |||||||
| 皮带速度 | 定速，变速 | 皮带材质 | PVC皮带（标准），PU带 | |||||||
| 电机功率 | 60W/90W | 附属件 | 脚，护栏，其它… | |||||||

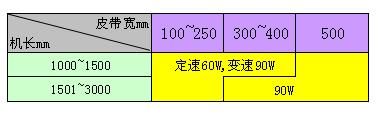

标准设定电机功率表
搬送能力表（定速）
1.皮带 W:200mm,机长L:1500mm
皮带速度表
| 減 速 比 | 速度記号 | 定速(m/min) 50/60Hz | 速度記号 | 変速(m/min) 50・60Hz | |||||
| 1/7.5 | T16 | 45.5/54.6 | H16 | 3.04～60.7 | |||||
| 1/6 | T17 | 56.9/68.3 | H17 | 3.80～75.9 | |||||
| 1/5 | T18 | 68.3/82 | H18 | 4.56～91.1 | |||||
| 1/3.6 | T19 | 94.8/113.8 | H19 | 6.33～126.5 | |||||
>>示意图
