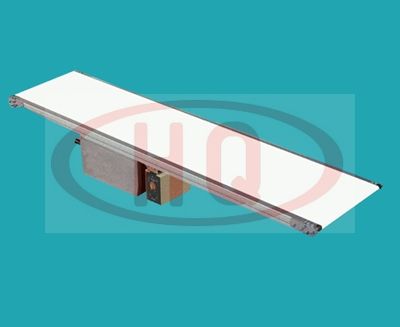

Type34-RI 小R端皮带输送机
产品型号: Type34-RI
产品名称:34型滚筒端皮带输送机
使用34mm铝合金型材支架，皮带传送、驱动。输送机两端使用R7的滚筒，方便与其他输送机对接,使物品输送比较顺畅，接缝处可以搬送长40mm以上的物品。驱动部为铸铝一体成型，主动轮和从动轮为铝同步轮，皮带为树脂同步带，具有精度高、静音性及耐久性，无油脂污染。
>>说明
1.定速：2.0～29m/min
2.变速：0.14～32m/min
3.幅宽: 100mm～500mm
4.搬送能力: max约15kg
>>仕様
选型标记方法
标准式样(单位：mm)
| 机高 | 169 | 电源 | AC100V(单相），AC200V（单相），AC200V（三相） | |||||||
| 皮带速度 | 定速，变速 | 皮带材质 | PVC皮带（标准），PU带 | |||||||
| 电机功率 | 60W/90W | 附属件 | 脚，护栏，其它… | |||||||

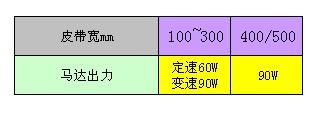

标准设定电机功率表
搬送能力：15kg/台
皮带速度表
| 減 速 比 | 速度記号 | 定速(m/min) 50/60Hz | 速度記号 | 変速(m/min) 50・60Hz | |||||
| 1/180 | T1 | 1.9/2.3 | H1 | 0.13～2.5 | |||||
| 1/150 | T2 | 2.3/2.7 | H2 | 0.15～3.0 | |||||
| 1/120 | T3 | 2.8/3.4 | H3 | 0.19～3.8 | |||||
| 1/100 | T4 | 3.4/4.1 | H4 | 0.23～4.5 | |||||
| 1/90 | T5 | 3.8/4.5 | H5 | 0.26～5.1 | |||||
| 1/75 | T6 | 4.6/5.5 | H6 | 0.31～6.1 | |||||
| 1/60 | T7 | 5.7/6.8 | H7 | 0.38～7.6 | |||||
| 1/50 | T8 | 6.8/8.2 | H8 | 0.46～9.1 | |||||
| 1/36 | T9 | 9.5/11.4 | H9 | 0.63～12.6 | |||||
| 1/30 | T10 | 11.4/13.7 | H10 | 0.76～15.2 | |||||
| 1/25 | T11 | 13.7/16.4 | H11 | 0.91～18.2 | |||||
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27～25.3 | |||||
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52～30.4 | |||||
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1.82～36.4 | |||||

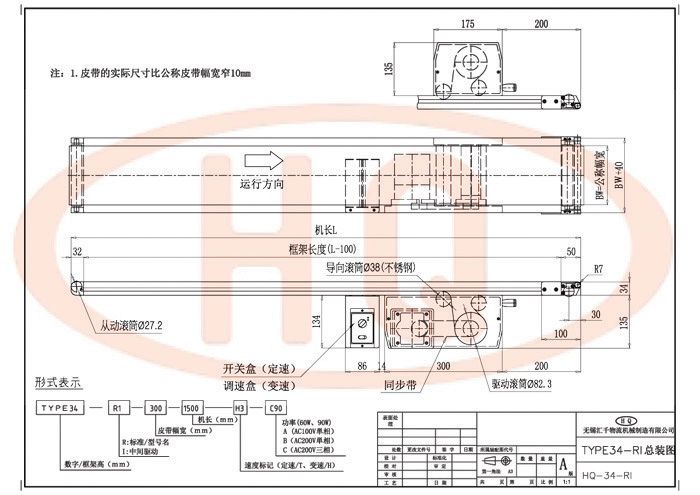

>>示意图
