产品型号: ModelCII

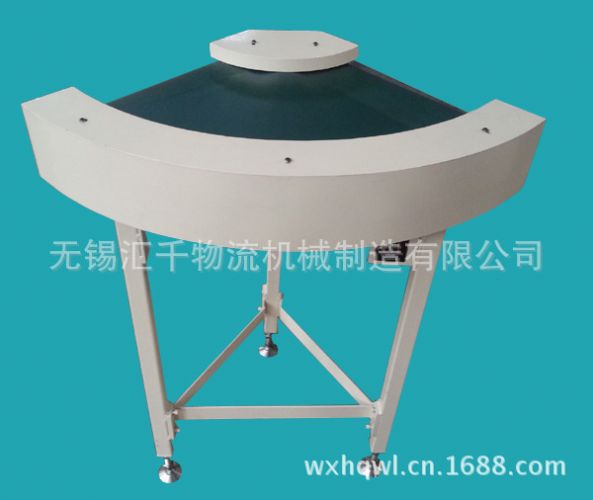

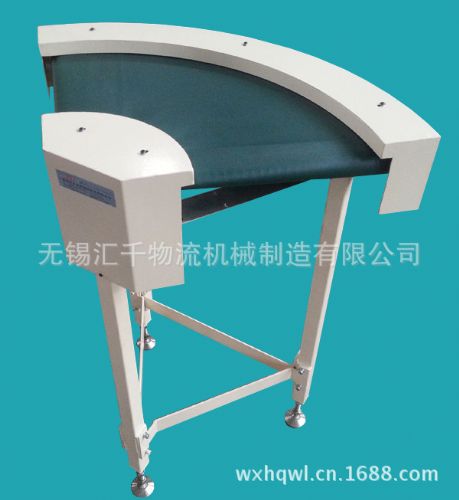

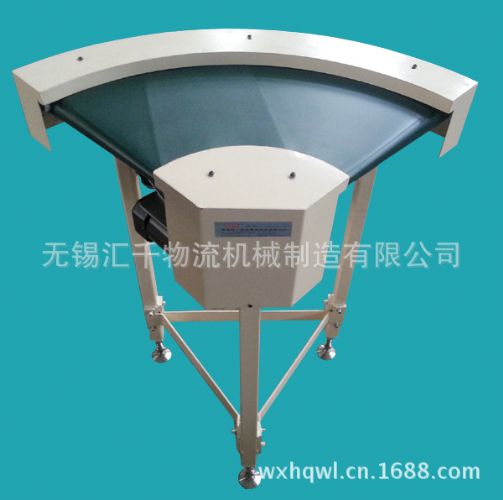

产品名称:90度转弯型皮带输送机
使用皮带传送、驱动，90度转弯。
>>说明
1.定速：1.6～27m/min
2.变速：0.11～30m/min
3.幅宽: 200mm～600mm
4.搬送能力: max约40kg
>>仕样表
（U：mm）
选型标记方法:
CⅡ-S-400-90-T1-A90
| 数字框架厚度（mm) | 型号 | 带宽（mm) | 角度 | 速度标记 | A（AC100V单相） B（AC200V单相 C(AC200V三相）(90W) | |||||
| 皮带宽 | 200 | 300 | 400 | 500 |
| 机宽 | 520 | 620 | 720 | 820 |
| 机高 | 270~1100含脚高 | 电源 | AC100V(单相），AC200V（单相），AC200V（三相） | |||||||
| 皮带速度 | 定速，变速 | 皮带材质 | PVC皮带（标准），PU带 | |||||||
| 电机功率 | 25W/40W/60W/90W | 附属件 | 脚，护栏，其它… | |||||||
| 搬送能力 | 10kg/台 | 角度 | 90° | |||||||
皮带速度表
| 減 速 比 | 速度記号 | 定速(m/min) 50/60Hz | 速度記号 | 変速(m/min) 50・60Hz | |||||
| 1/180 | T1 | 1.6/1.9 | H1 | 0.11～2.1 | |||||
| 1/150 | T2 | 1.8/2.2 | H2 | 0.13～2.5 | |||||
| 1/120 | T3 | 2.3/2.8 | H3 | 0.16～3.1 | |||||
| 1/90 | T4 | 3.1/3.7 | H5 | 0.21～4.2 | |||||
| 1/75 | T5 | 3.8/4.5 | H6 | 0.25～5.0 | |||||
| 1/60 | T6 | 4.7/5.6 | H7 | 0.31～6.2 | |||||
| 1/50 | T7 | 5.6/6.7 | H8 | 0.38～7.5 | |||||
| 1/36 | T8 | 7.8/9.4 | H9 | 0.52～10.4 | |||||
| 1/30 | T9 | 9.3/11.2 | H10 | 0.63～12.5 | |||||
| 1/25 | T10 | 11.3/13.5 | H11 | 0.75～15.0 | |||||
| 1/18 | T11 | 15.6/18.7 | H12 | 1.04～20.8 | |||||
| 1/15 | T12 | 18.8/22.5 | H13 | 1.25～25.0 | |||||
| 1/12.5 | T13 | 22.5/27.0 | H14 | 1.50～30.0 | |||||
